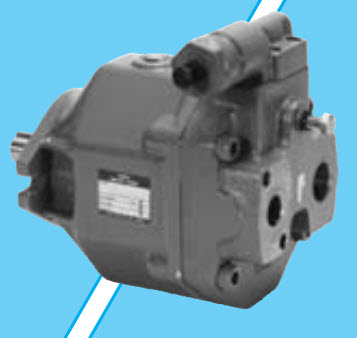

Bơm thủy lực piston Yuken AR22

Chất lỏng thủy lực

Sử dụng các loại dầu cơ sở dầu khí chẳng hạn như loại chống mài mòn thủy lực dầu hoặc R & O (Rust và chất ức chế oxy hóa) loại thủy lực
các loại dầu tương đương với ISO VG-32 hay 46. khuyến nghị phạm vi độ nhớt là 20-400 mm2 / s (98-1800 SSU) và phạm vi nhiệt độ từ 0 đến 60 ° C (32 đến 140 ° F), cả hai đều có được thỏa mãn cho việc sử dụng trên dầu thủy lực.

Kiểm soát ô nhiễm

• Do thận trọng phải được trả tiền để duy trì kiểm soát ô nhiễm của dầu hoạt động đó có thể khác dẫn đến sự tan vỡ và làm giảm tuổi thọ của thiết bị.
• Hãy duy trì mức độ ô nhiễm trong NAS Lớp 10.
• Cổng hút phải được trang bị ít nhất một micromet 100
• (150 lưới) loại bể lọc và đường trở lại phải có một loại bộ lọc dòng dưới 10 mm.

Khi lắp đặt máy bơm cổng điền cần được định vị trở lên.

Liên kết của trục
Sử dụng một khớp nối linh hoạt bất cứ khi nào có thể, và tránh bất kỳ căng thẳng từ uốn hoặc lực đẩy.
Lệch chi tiết tối đa cho phép là dưới 0,1 mm  (0,004 inch) TIR và tối đa cho phép misangular ít hơn 0,2 °.


Áp suất hút
Áp lực hút cho phép tại cổng vào của máy bơm là giữa -16.7 và 50 kPa (5 in.Hg chân không và 7 PSIG).
Đối với đường ống vào cổng hút, sử dụng các đường ống cùng đường kính như của các mặt bích ống quy định để được sử dụng.
Hãy chắc chắn rằng chiều cao của cổng hút bơm trong vòng một mét (3,3 ft) từ mức dầu trong các hồ chứa.

Đường ống thoát nước

Cài đặt đường ống thoát nước theo bảng xếp hạng và đảm bảo rằng áp suất bên trong nhà máy bơm nên được duy trì ở
áp suất bình thường dưới 0,1 MPa (14,5 PSI) và áp lực tăng dưới 0,5 MPa (72,5 PSI).
Chiều dài của đường ống nên được ít hơn 1 m (3,3 ft), và đầu ống nên bị nhấn chìm trong dầu.

Trong trường hợp AR16 và AR22 bơm, một ốc vít trong mô-men xoắn phù hợp
là 40-50 Nm (354-443 IN.1bs.). Không áp dụng uốn
mô-men xoắn và lực đẩy cho phù hợp.
